Paramétrages de Communication de TelePcCn Pro
| Paramétrage des communications |
Une aide simplifiée existe pour les différents
paramètres lors de la création ou modification d'une configuration.

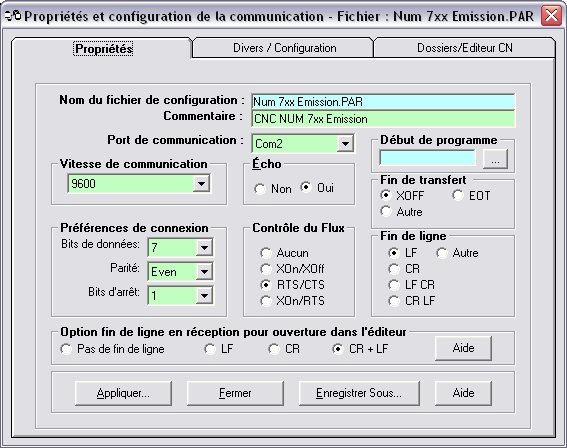

Onglet Propriétés de la communication
Port de
communication
Choix d'un numéaro de port compris entre 1 et 16.
TelePcCn permet l'utilisation d'une carte multi
voies.
Vitesse de
communication
La vitesse de communication doit être réglée en
fonction de la qualité de la ligne et du type de connexion (Câblage
réalisé avec ou sans signal de contrôle)
La longueur de la ligne ne doit pas excéder 15
mètres. Au-delà un risque de mauvais transfert existe lors de la réception
des programmes. Diminuer la vitesse de communication dès que cette
longueur est excessive. Dans le cas d'un CNC NUM 760 et d'un
câblage sans signal de contrôle affecter une valeur de vitesse de
communication égale de 300 à 1200 Bauds pour la réception des
programmes.
Dans le cas d'émission d'un programme augmentez la
vitesse à 9600 Bauds.
Il est conseillé de faire des essais en augmentant
progressivement les vitesses de transmission.
Préférences de
connexion
Le nombre de bits, la parité, le nombre de bits
d'arrêts est défini par le constructeur. Se référer à la documentation du
constructeur.
Attention au cas du CNC NUM série 1000-1020-1060 ou
la configuration du CNC est différente de la configuration logicielle.
(Voir Câblage CNC NUM série
1000Num
Mille)
Echo
Cette option permet lors de test de transfert
d'afficher les caractères Emis/Reçus.
Contrôle de Flux
Le contrôle de flux permet d'affecter un protocole de
transmission et d'échange de données entre les différents matériels. Voir
documentation constructeur.
Début de programme
Permet d'affecter un code de détection envoyé en
début de programme. A ne pas utiliser sur CNC NUM et FANUC. Permet
d'envoyer par exemple le mot Begin en début de
transfert. Attention au majuscules et minuscules. Exemple : BEGIN
n'est pas équivalent à Begin.
Fin de transfert
Affecte le caractère de fin de transfert. Soit XOFF
cas des CNC NUM, soit EOT fin de fichier.
Le caractère XOFF (CTRL S code ASCII 19) ne doit pas
se trouver dans le programme CN.
TelePcCn envoie automatiquement le caractère de
transfert en fin d'émission.
Avec la version 2.0 vous pouvez affecter le ou les
caractères de fin de programme que vous désirez.
Exemple : END. Attention
avec les majuscules et minuscules. END n'est
pas équivalent à End.
Fin de ligne
Affecte le ou les caractères de fin de ligne reconnus
par le CNC. LF dans le cas du CNC NUM. Vous pouvez affecter à partir de la
version 2.0 un ou plusieurs caractères de votre choix. Exemple ; dans
le cas des CNC FANUC, etc.. Dans certains cas, il faut affecter un
caractère et le symbole LF (Fin de ligne) suivant les CNC
Fin de ligne en réception pour l'éditeur
Sous Windows NT ou Windows 2000 PRO, l'ouverture d'un
fichier CN déchargé peut provoquer la perte des caractères de fin de
ligne. Cette option permet d'ajouter un LF+CR à la fin de chaque ligne
téléchargée.
Lors de l'ouverture du fichier des lignes vides vont
s'intercalées. Il suffit d'enregistrer le fichier, puis de le rouvrir. Si
lors de l'ouverture d'un fichier téléchargé, aucun problème n'apparaît
alors sélectionner l'option <Pas de fin de ligne>. Normalement sous
Windows 95/98 le problème ne se pose pas.
Contrôle du flux
Il y a deux types de contrôle de flux : matériel et
logiciel (Xon/Xoff ou DC1/DC3). Le contrôle de flux matériel utilise des
fils de signaux dédiés comme RTS/CTS ou DTR/DSR alors que le contrôle de
flux logiciel se signale en envoyant les octets de contrôle DC1 ou DC3
dans les fils de données normaux. Pour le contrôle de flux matériel, le
câble doit être câblé correctement.
Le flux des octets de données dans le câble entre deux ports série est bidirectionnel, il y a donc deux flux (et deux fils) différents à considérer :
- le flux de données de l'ordinateur vers le terminal
- le flux de données du clavier du terminal vers l'ordinateur
Le mode de contrôle de flux à défaut est le mode
RTS/CTS. Ce mode permet de charger en mémoire les programmes en totalité.
A défaut les CNC utilisent ce mode.
Le mode XON / XOFF ou mode
passant.
Ce mode permet d'envoyer des programmes de taille plus
importante que la mémoire du calculateur. Attention, tous les CNC
n'acceptent pas ce mode. Faire des essais de vitesses de transmission au
préalable (Voir ci dessous) . Ce mode fonctionne uniquement dans le
sens PC-->MOCN.
Cette méthode présente des désavantages. En envoyant les
caractères XON et XOFF de la bande passante est consommée ce qui signifie
un ralentissement de la vitesse de transfert. Le but des techniques de
contrôle de flux est d'éviter des erreurs que nous avons appelé
"dépassement d'exécution". Le problème ici est que comme le contrôle de
flux XON/XOFF est totalement logiciel si une erreur de type "dépassement
d'exécution" se produit, les caractères XON et XOFF ne seront plus
reconnus comme tels mais interprétés comme d'autres caractères. Ainsi cela
va s'en suivre d'une perte de données pour l'entité ayant émis XOFF (du
fait de ne pouvoir gérer toutes les informations lui arrivant) ou ne plus
envoyer d'information pour l'entité ayant émit un XOFF.
Lorsqu'on
envoie un grand nombre de caractères à la console en rafale, celle ci ne
peut les traiter assez rapidement, de sorte que « au bout d'un certain
temps » certains caractères se perdent. Le protocole de contrôle de flux
XON/XOFF permet de résoudre se problème sur une liaison 3fils :
- Quand
le buffer de la console (configurée pour gérer XON/XOFF) dépasse un
certain seuil, la consôle emet en retour vers le PC le caractère
XOFF=0x13=19 pour demander un arrêt de transmission.
- Lorsque la
console est de nouveau disposée à recevoir des caractères, elle emet le
caractère XON=0x11=17 pour autoriser une reprise de
transmission.

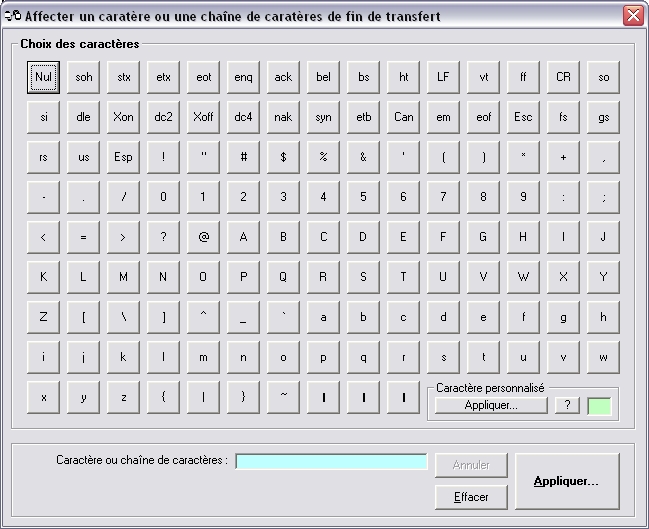

Tableau des caractères personnalisés
Pour affecter un caractère ou une chaîne de
caractères aux paramètres personnalisés : fin de ligne, fin de
transfert ou début de programme.
- Cliquez sur le bouton représentant le
caractère à insérer tout comme un clavier informatique.
- Le bouton < Annuler > permet
d'annuler le dernier caractère entré.
- Le bouton < Effacer > permet de
supprimer ou réinitialiser la chaîne de caractère à affecter.
Nota :
Attention : Consulter votre manuel constructeur CNC avant
d'affecter des caractères personnalisés.
Vérifier par exemple que la fin de ligne soit
< ; + LF >
(Line Feed) et non pas < ; >
uniquement.
La fin de programme peut être END + caractère de fin
de ligne. Exemple : END ;
Et non pas END uniquement.

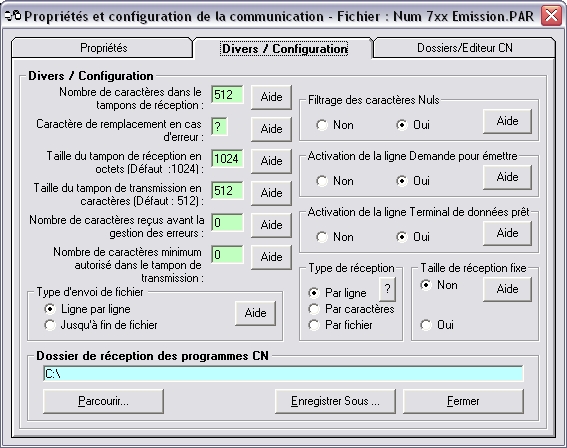

Onglet Divers/Configuration
Nombre de caractères
dans le tampon de réception
Défini le nombre de caractères lu dans le tampon de
réception.
Si vous affectez la valeur 1, les caractères sont lus
un par un.
A utiliser lors de transfert avec des conditions de
transfert de mauvaise qualité. (Parasites, longueur de ligne importante,
etc.)
Le type de réception doit être configuré sur Par
caractères et choisissez une vitesse de transfert lente (300 à 600
Bauds).
Si vous affectez la valeur 0, le contrôle de
communication lit la totalité du tampon de réception.
La valeur par défaut est de 256 ou 512 caractères.
Cette valeur est à définir en fonction des longueurs de ligne que vous
êtes sensé recevoir.
Caractère de
remplacement en cas d'erreur
A défaut le caractère de remplacement
est <?>. Ce caractère remplace un caractère mal reçu par le
micro-ordinateur. (Mauvaise parité ou vitesse de transfert trop
importante)
Taille du tampon de
réception
Défini en octet la taille du tampon de réception. A
ne pas confondre avec le nombre de caractère lu dans le tampon de
réception.
Cette valeur fixe la taille maximum du tampon de
réception. Elle doit être supérieure dans tous las cas au nombre de
caractères lus dans le tampon de réception. Plus cette valeur est
importante, plus le contrôle de réception utilise de la mémoire. Fixez une
valeur de 512 si le nombre de caractères par ligne devant être reçus ne
dépasse pas cette valeur.
Taille du tampon de
transmission
Fixe le nombre de caractère maximum par ligne à
envoyer. Affectez une valeur supérieure au nombre de caractères maximum
d'une ligne de programme.
Nombre de caractères
reçus avant la gestion des erreurs.
En affectant la valeur 0, vous désactivez la gestion
des erreurs dans le cas d'une erreur de transfert en réception. (Valeur
par défaut : 0)
En affectant la valeur, vous forcez le contrôle de
communication à générer la gestion des erreurs chaque fois qu'un caractère
est reçu dans le tampon de réception.
Pour un type de réception par fichier ce nombre doit
être égal à 128 minimums jusqu'à 512. Il est conseillé de faire des
essais.
Nombre de caractères
autorisés dans le tampon de transmission.
Défini le nombre maximum de caractères autorisé dans
le tampon de transmission avant la gestion des erreurs.
En affectant la valeur 0 (Valeur à défaut), vous
désactivez la gestion des erreurs du contrôle de communication pour la
transmission.
En affectant la valeur 1, vous obligez le contrôle de
communication à générer la gestion des erreurs lorsque le tampon de
transmission est totalement vide.
Filtrage des caractères
nuls
Cette option permet de supprimer les caractères nuls
reçus.
Il est conseillé de filtrer les caractères nuls. Les
caractères nuls existent sur les CNC qui permettent de décharger les
programmes sur bande perforée. (Création d'une amorce)
Si les caractères nuls sont filtrés, ils sont ignorés
lors de la réception et n'apparaissent pas dans le programme reçu.
Activation de la ligne
demande pour émettre
Détermine s'il convient d'activer la ligne demande
pour émettre.
Le signal Demande pour émettre demande la permission
d'envoyer des données au Modem qui lui est attaché.
Activation de la ligne
Terminal prêt
Détermine s'il convient d'activer la ligne Terminal
prêt au cours de la communication.
(Autorisation de recevoir des donnés.)
Type de
réception
Par ligne : Les lignes de programmes
sont reçues jusqu'à ce que le caractère de fin de ligne soit détecté. Le
nombre de caractères dans le tampon de réception doit être égal ou
supérieur au nombre maxi de caractères par ligne de programme devant être
reçus.
Par caractères : Les lignes sont reçues
caractères par caractères. Cas de transmission lente avec une qualité de
transfert médiocre et une longueur de fil excessive. (Plus de 15
mètres)
Le nombre de caractères dans le tampon de réception doit être
fixé à 1. Utilisez ce mode pour recevoir les données d'un banc de
préréglage.
Par fichier : Ce type de réception permet de
recevoir un fichier jusqu'à ce que le caractère de fin de réception soit
détecté. Il faut choisir cette option pour les systèmes d'exploitation
Windows 98 SE, Win 2000 Pro et Win XP. Cette option corrige les problèmes
de réception qui existaient parfois sous l'ancienne version. La taille du
fichier en réception n'est pas limitée à 25000 lignes donc
illimitée.
Le nombre de caractère dans le tampon de réception dans la gestion des erreurs doit être supérieur à 64 . Pour des vitesses rapides 9600 Bds choisir au maximum un nombre de caractères égal à 512.
Type d'émission
Ligne par
ligne : Le mode ligne par ligne permet d'envoyer des fichiers de
taille limitée à 25000 lignes. Cette option permet de paramétrer et de
prendre en compte le caractère de fin de ligne.
Jusqu'à fin de fichier : Le mode < Jusqu'à fin de fichier > permet d'envoyer des programmes de taille illimitée. Le caractère de fin de ligne est celui défini par le fichier à envoyer. Ce mode ne prend pas en compte le paramétrage de fin de ligne déclaré dans la configuration de communication. Ce mode fonctionne sous tous les CNC qui autorisent les fins de ligne de type LF - LF+CR - CR+LF. (CNC NUM par exemple)
Taille de réception
fixe
A n'utiliser que dans le cas du banc EBP TMA 310 P.
Fixe le nombre de caractères maxima reçus par ligne. Fixez cette option
sur Non pour les transfert de programmes et un nombre de caractère fixe
égal à 0.
Dossier de réception des
programmes CN
Permet d'affecter un dossier de réception différent
par configuration de communication.
Ce dossier est pris en compte uniquement pour le
déchargement de programmes.

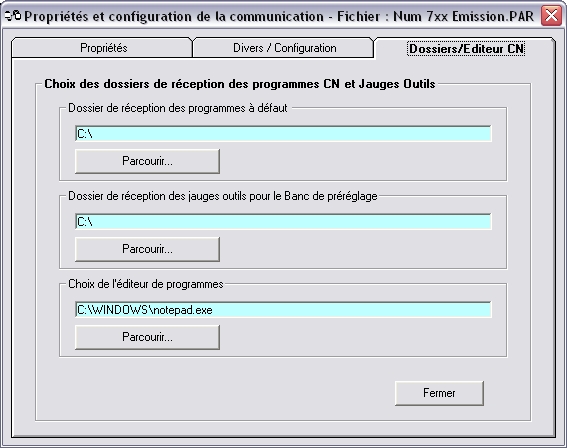

Onglet Dossier /Editeur CN
Ces options permettent de choisir les dossiers de réception des programmes à défaut, du dossier de réception des fichiers jauges outils à partir du banc de préréglage ainsi que l'éditeur de programme.
